はじめに

DMMグループ Advent Calendar 2021 12日目の記事になります。DMM.com動画配信事業部の杜志剛、後藤良彦、高木潤が担当します。

DMM動画ではAPI層のマイクロサービス化やFront層のWebコンポーネント化等様々な改善が進んでいる一方、まだデータベース層は改善方法を検討中の状態です。 検討した中で今回は、TiDBでのDB改善のPoCについて共有します。

DMM動画のDBの課題

運用コスト

弊事業部のデータベース構成です。

  • 利用しているRDBMSは主にMySQL
  • シングルソース、複数レプリカのレプリケーション構成
  • ソースサーバはMHAで管理
  • レプリカサーバは負荷分散装置で接続を管理

機能分割のため、このような構成のクラスターが複数存在しています。 オンプレで運用していることで、リソースの調達やネットワーク構成の管理など運用しづらい部分があります。 運用コスト削減と環境の集約が期待できたので、NewSQLの利用を検討しました。

スケーラビリティと一貫性

ライブ配信やキャンペーンを行う際に、当初の想定以上のユーザーが来ると、DBへの接続数や書き込み量が増えます。 DBのインスタンスでCPU負荷のスパイクや、レプリケーションの遅延などの現象が発生する可能性があります。 特に購入周りでレプリケーションの遅延が発生すると、利用ユーザーから「購入したのに、購入済み画面に反映されない」などの問い合わせが来るかもしれないため好ましくありません。

NewSQL時代のDB技術選定

DB技術選定には色々選択肢があります。 2021年現在は NewSQL 時代だと言われているため、時代遅れな技術を採用しないように注意しました。 もう1つ限定条件として、今回のDB技術選定は既存システム(PHP+MySQL)の改善のため、RDB以外の技術は選択肢から外しました。

適切ではない技術を採用しない

  • 水平分割・垂直分割 技術
    • 10年ほど前によく採用されていた技術ですが、既存システムのコード改修のコストも高い
  • MySQL Proxy 系(vitess等)
    • MySQLをラップして運用する形で、運用リスクが高い
    • 複数の層で SQL の分析やトランザクションの管理の仕事を重複に実行しているため、リソースの浪費になりそう
  • NoSQL(MongoDB等)
    • 今回は新規開発ではなく、既存システムの改善の形になるためNoSQLへの改修コストが高い

NewSQL製品とは

WikipediaではNewSQLの定義 を3つの要素で説明しています。

  1. 関係データベースである
  2. 従来の関係データベースシステムのACID保証
  3. (NoSQLシステムのような) スケーラビリティ性

分かりづらいかもしれませんが、①と②は従来の関係データベースの特徴であり、③はNoSQLシステムの特徴です。下記の表を見たらイメージつけやすいでしょうか。

MySQL シングルホスト MySQLレプリケーションクラスター MongoDB NewSQL
関係データベース(SQL)
ACID保証 ❌ (結果整合性) ❌ (結果整合性に近い)
スケーラビリティ性 ❌ (readのみ)

NewSQL 技術とはどのような技術なのか、疑問が色々出てきました。

  • NewSQL 技術って本当に信頼できる?
  • NewSQL は銀の弾丸であるか?
  • NewSQL の製品をどう選ぶか?

では、調べた結果をまとめていきます。

NewSQL 技術って本当に信頼できるか

新しい技術を採用する時に「新しすぎ」でリスクがあるという心配がありました。
まず、NewSQL技術自体に関して「 What’s Really New with NewSQL? 」という論文を読みました。すると、「NewSQLの技術成熟度は低くない」と受け取れる記載がありました。

6. Conclusion 結論として、NewSQLは既存のシステムアーキテクチャからの根本的な技術革新ではなく、むしろデータベース技術の継続的な開発におけるということである。

また、Google Cloud Spanner と TiDB は既に多くの企業に使われているので、NewSQL技術は「新しすぎ」な技術ではないことがわかりました。

NewSQL は銀の弾丸であるか

NewSQL製品のNoSQL製品より良いところとして、SQLとACIDのサポートがあげられるため、「完璧でいいところばかりなのか」と思う方がいるかもしれません。 しかし、完璧な設計は世の中に存在せず、「設計」が必ず Trade Off されます。つまり「これ」を選ぶと「あれ」が選ばれない状況は避けられません。

この点は、NewSQL製品でもあてはまり、「スケーラビリティ」か「レイテンシー」かどちらを選ぶか、Trade Offしたのです。 「スケーラビリティ」を選ぶと、シングルサーバではなく分散システムで構成されることでサーバ間の通信が発生し、「レイテンシー」が高くなります。代わりに、「スケーラビリティ」の特性で「スループット」が無限に拡張できます。

ということで NewSQL は銀の弾丸とはいえません。 TiDBを例に上げると、トランザクションのレイテンシーが1ms以上の値が許容できなければTiDBを使わないほうが良さそうです。

※ 勘違いされませんよう: 従来の DB から TiDB になるとすべてのクエリのレイテンシーが長くなるわけではありません。 1つのレコード結果のクエリや書き込みトランザクションの場合に、シングルサーバから分散システムになるため、通信分のレイテンシーは増加します。ですが、複数行の結果のクエリは複数のサーバで並行で処理される可能性があるため、従来のDBよりレイテンシーが短いかもしれません。 更にデータ分析用クエリのシナリオなら、TiDBのカラムストア(TiFlash)を適切に使えば、クエリが大幅に改善される可能性が高いです。

NewSQL の製品をどう選ぶか

下記のNewSQL製品を調べてみました。

Feature Amazon Aurora Google Cloud Spanner YugaByteDB CockroachDB TiDB
Elastic scalability (Both read and write)
Automated failover and high availability
Distributed ACID transactions
SQL compatibility and protocol MySQL and PostgreSQL Proprietary PostgreSQL PostgreSQL MySQL
Open Source License Apache 2.0 BSL and CCL Apache 2.0
Open Source Contributor Count 100+ 300+ 500+
HTAP

※ この表は PingCAP株式会社のホームページから

Amazon Aurora

Amazon Aurora の 論文 によると、Auroraのストレージ層は分散式データシステムではありますが、計算ノード能力が従来の MySQL server と似ていて、シングルサーバのように pool buffer が ノードのメモリに制限されています。特に書き込みを担当しているノードがMasterノードのみなので、上の表の通り「Both read and write」のスケーラビリティ性がないと思います。

Google Cloud Spanner

Google Cloud Spanner はGoogleで開発されたNewSQL製品であり、スケーラビリティや実運用の経験も問題ありません。 ただし、MySQL プロトコルはサポートされていません。今回の PoC は既存システム(PHP+MySQL)の改善のお試しのため、割愛します。新サービス開発なら有力な選択肢だと思います。

YugaByteDB & CockroachDB

YugaByteDB と CockroachDB は Google Cloud Spanner に似ているNewSQL製品のイメージです。スケーラビリティ面は問題がありません。 ただし、PostgreSQL プロトコルのみサポートされているので、上記と同じ理由で今回 PoC に選びませんでした。

TiDB

TiDB は NewSQL の概念を超えた分散データベース製品です。 NewSQLの製品はよくある特徴は、① 水平方向のスケーラビリティ、② 強力な一貫性(ACID保証)、③ 高可用性、④ 関係データベース 等です。 TiDB は HTAP (Hybrid Transactional and Analytical Processing)という特徴も持ち、リアルタイム分析(ビッグデータ)の用途にも使えます。 詳しく知りたい方はこばさんの こちらの文章 をおすすめします。

弊事業部での今回の PoC の課題に対して、検証したいDB製品の「人物像」を下記のようにまとめたところ、TiDBはすべてあてはまりました。

  • 運用コスト
    • NewSQL製品なら問題がない
  • スケーラビリティと一貫性
    • NewSQL製品なら問題がない
  • MySQLとの互換性
    • NewSQL 製品の中では TiDB のみ
  • ベンダーロックインしない
    • TiDB は OSS製品であり、オンプレもクラウドも構築できる
    • TiDB Cloud という DBaaS サービスも存在する(AWS/GCP両方利用可能)
  • 信頼性

TiDB PoC のゴール

弊事業部のシステムは大きいモノリシックシステムであり、ソースコードが多く存在し、複数のDBを利用しています。 機能もDBも分離ができていない現状です。DBをまるごとTiDBに切り替えることは現実的に難しいため、チームで相談して、TiDBのPoCのゴールと期限を設定することになりました。

環境構築できること

TiDB の構築手段はいくつかありますが、今回 AWS EKS で構築して検証します。 TiDB のドキュメントによると Production環境のハードウェア要件 が厳しそうなので、AWS での構築は問題がないかどうか試します。

検証対象機能は購入機能のみ

既存システムのすべて機能を検証することではなく、「購入」の部分のみを検証します。購入のフローに関するページは3つのみ(バスケット・購入・購入済みページ)で、これらのページに関する全てのSQL互換性とパフォーマンスを検証します。

スケーラビリティ・書き込みパフォーマンス

現状の本番環境の購入TPSの経験値が 50 ぐらいなので、TiDBを使うと 5倍 にスケーリングできるか、つまりTPS を 250 に上げることができるかを検証します。 また、TiDBのスケールアウト・スケールインの運用を検証するため、最初に最小限のサーバ数で構築し、スケールアウトの運用手段で簡単に台数を増やして、TPSを上げることが実現できるか、検証します。

懸念する課題

TiDB の導入にあたって下記の課題に対して調査します:

  • auto increment id の課題
    • TiDB の公式サイトによると auto increment id が非推奨だが、弊事業部には一部テーブルが auto increment id で利用されている
  • データ移行の課題
    • 様々なデータ移行方法があるが、弊事業部に適切な安全な方法を模索する
  • MySQL との互換性の課題
    • TiDBはMySQLとの互換性は100%ではない

ということで、上記のゴール定義に対し、TiDB PoC の内容は下記のようになりました:

  • AWS EKS で TiDB を構築
  • AWS EKS のパフォーマンス確認
  • 購入シミュレーションの実装
  • パフォーマンステストとスケールアウト
    • 目標値を達成するまで、パフォーマンステストしながら、スケールアウトする
  • 懸念する課題の解決

AWS EKS で TiDB を構築

まず、TiDB環境の構築です。弊事業部では開発環境をAWS上で構築しているため、TiDBも同じくAWS環境で構築します。 TiDB の構築方法は主に2つです。
① TiUPで vm にデプロイする
② tidb-operator で Kubenetes にデプロイする。
AWS EKS を使うと、vm の管理は EKS node pool に任せられます。また、CloudNativeな技術を触りたいため、今回のPoCの構築は、AWS EKS + tidb-operator の方法になりました。

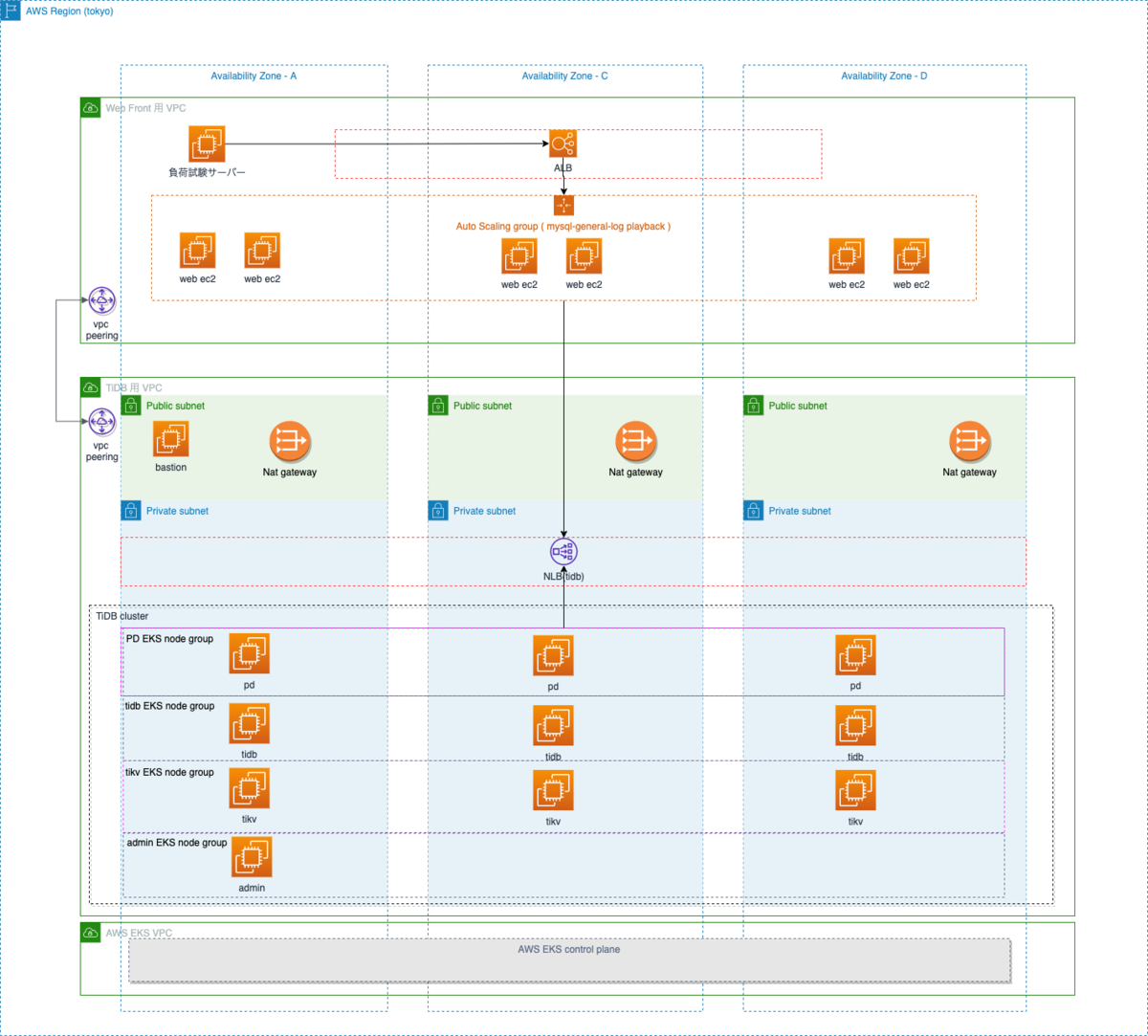

構成図はこちらです:

TiDB on AWS EKS PoC アーキテクチャ
TiDB on AWS EKS PoC アーキテクチャ

耐障害性のため、AWSの東京リージョンでマルチAZを使っています。

DBの安全性のため、使う側(アプリケーション側) のVPCとDBのVPCを完全に分離して、アプリケーションは VPC peering の形で DB VPC 側の 内部VLBに繋ぎます。 また、DB VPCの中のサーバのほとんどは(インタネットゲートウェイ以外) Private subnet に置きます。

TiDB クラスターの内部には、いくつかのコンポーネントがあります:

  • tidb
    • TiDB cluster の コンピューティング 層
    • アプリケーションからここに接続する
    • ステートレスなサーバで、水平拡張できる
    • AWS EKS の tidb node-group に置く
  • tikv
    • TiDB cluster の ストレージ層
    • 関係性データが kv データに転換されて、ここに保存されている
    • 複数レプリカで、Rangeで自動的に分散されている
    • 水平拡張でる
    • AWS EKS の tikv node-group に置く
  • pd
    • TiDB cluster のスケジューリング層
    • TSOの発行やメタデータの保存やtikvの管理等の役割を担当している
    • AWS EKS の pd node-group に置く
  • grafana / prometheus
    • 名称の通りに、監視やアラートなどを担当している
    • AWS EKS の admin node-group に置く

それぞれのコンポーネントの特性が違うため、リソースの要求も違います。AWS EKS の node-group で分けて、最適なリソースを与えます。

Infrastructure as Code(IaC)を考慮していたため、下記のように実現しました。

  • terraform で VPC / subnet を設定する
  • eksctl で AWS EKS cluster を構築する
  • tidb-operator で tidb cluster を構築する

Terraform で VPC / subnet を設定する

元々 eksctl が VPC と subnet を一括に作ってくれるので簡単ですが、 弊社のAWS VPC の IP Range は統一管理されており、VPC 自体は配られたものなので、eksctl の yaml に vpc id や subnet id を指定しないといけません。このような場合、EKS に必要となる subnet の自動構築ができなくなるため、Terraform で細かく subnet/route/nat を設定しないといけません。少し手間がかかります。

eksctlで AWS EKS cluster を構築する

TiDB のコンポーネントはいくつかあり、EKSにそれぞれのKubenetes Podになります。各コンポーネントはリソースの要件も違い、違うスペックのEKS Node Groupに置きたかったため、EKS Node Groupは下記のように計画しました。

EKS Node Group TiDB コンポーネント Spec 要件
admin 監視系 (grafana , prometheus) 普通
pd スケジューリング (pd-server) SSDディスク
tidb コンピューティング (tidb-server) メモリ、CPU、ネットワーク
tidb ストレージ (tikv-server) メモリ、CPU、ネットワーク、SSDディスク

どのように各コンポーネント(K8S Pod)を正しい EKS Node Group に配置したのかということですが、Kubenetesの「TaintとToleration」を利用することにしました。 それぞれの Node Group に trints を入れて、この後 tidb cluster の定義に各 Pod の toleration に配置先の Node Group のtrints を指定します。

元々 Terraform のみで IaC を実現しようとしましたが、その当時 terraform-provider-aws は trints がサポートされませんでした。そのために、公式の eksctl を選んで AWS EKS を構築しました。

※ 2021年12月現時点では terraform-provider-aws が trints サポートできるようになったよう です。

eksctl の設定内容はyamlで定義されており、非常にシンプルです:

---
apiVersion: eksctl.io/v1alpha5
kind: ClusterConfig
metadata:
name: tidb-cluster
region: ap-northeast-1
vpc: # 既存VPCを使わない場合に不要
  id: "vpc-hoge"
    subnets:
      private: # a/c/d 3つの AZ
      ...
      public: # a/c/d 3つの AZ
      ...
nodeGroups:
  - name: admin # 省略
  - name: pd # 省略
  - name: tidb # 省略
  - name: tikv
    instanceType: c5.4xlarge
    desiredCapacity: 3
    labels:
      dedicated: tikv
    taints:
      dedicated: tikv:NoSchedule # tikv pod を tikv node group に配置する記法
    ssh:
      allow: true
      publicKeyPath: ./config/id\_rsa.pub
    privateNetworking: true

IP address が足りない問題の解決手段
弊社の検証用 VPC の IP Range は /24 でした。 AWS EKS CNI のデフォルト設定では IP addressの消費量が多いので、IP address が足りなくなりやすいです。 しかし、下記の設定を変更すれば、問題が解決できます。

# 参考URL: https://docs.aws.amazon.com/eks/latest/userguide/cni-env-vars.html
kubectl set env ds aws-node -n kube-system AWS_VPC_K8S_CNI_CUSTOM_NETWORK_CFG=true
kubectl set env ds aws-node -n kube-system WARM_IP_TARGET=3

# 確認

kubectl describe daemonset aws-node -n kube-system | grep -A5 Environment

TiDB-operator で tidb cluster を構築する

シンプルな手順です。

  • Yaml ファイルを用意する
    • tidb-operator の crd.yaml (tidb-operator のバージョンを合わせて選んでそのままつかう)
    • TiDB クラスター定義用 yaml
      • 公式サイトの例を参考して作ればいい
      • 各コンポーネントの trints の内容は EKS Node Group の trints 設定と一致することを注意すべき
    • TiDB 監視用 yaml
  • ローカルに helm をインストールする
  • TiDB Operator をインストールする
    • TiDB Operator CRDs をデプロイする
    • helm で tidb-operator をデプロイする
  • EKS に TiDB Cluster をデプロイする

確認手順

kubectl get svc の出力に ${ClusterName}-tidb というサービス TiDB のエントリポイントが出力です。 EXTERNAL-IP は AWS VLB のドメインであり、アプリケーション向けの TiDB のエントリポイントになります。

既存の mysql cliを使って直接 TiDB に繋いて確認することがもきます (port-forwardが必要)。

kubectl port-forward -n ${Namespace} svc/${ClusterName}-tidb 4000 > /tmp/pf4000.out &

mysql -h 127.0.0.1 -P 4000 -u root

mysql> select tidb_version()\G

Grafana

kubectl get svc の出力に cluster名-grafana というサービスは、Grafana です。 ブラウザでアクセスができます(ユーザー名・パスワードは tidb-monitor.yaml で設定可能)。 監視に有益なダッシュボードが既に整備されてある状態で、日常的な監視や問題発生時の調査の役に立ちます。

Grafana(サンプル)

TiDB Dashboard

TiDB の PD サーバに TiDB Dashboard も用意されています。kubectl port-forward をすると監視画面にブラウザでアクセスができます。

kubectl port-forward svc/${ClusterName}-discovery -n ${Namespace} 10262:10262 &>/tmp/portforward-pd.log &

ブラウザで localhost:10262 にアクセスできます。多くの機能がありますが、PoCに役に立った機能は主に「 SQL Statements」 と 「Slow Queries」 です。

TiDB Dashboard(サンプル)

AWS EKS パフォーマンスの確認

TiDB のドキュメントによると Production環境のハードウェア要件 が厳しそうでした。

主な理由はTiDBのストレージエンジンがRocksDBであり、データ構造の LSM-tree で実装されているためです。LSM-treeは、「ランダム書き込み」が「シーケンシャル書き込み」になり、高速化できることが特徴ですが、この代わりに、読み込み・書き込みの量が多くなるそうです。
原因としては下記です:

  • データが同時に複数バージョンで保存され、読み込む時も複数バージョンのデータを読んでマージする必要がある
  • レコードの更新の際、1列だけ更新しようとしても、レコードの新バージョンを書くため、ライトのI/O量が多くなる
  • リードの際に複数バージョンの合成等、I/Oが多くかかる

TiDBでは、RocksDB上にRaftに基づくMulti-Regionの技術で、冗長化の為のレプリカ数を設定可能となっており、デフォルトで3つとなっています。もし、冗長性を上げたい場合はレプリカ数を増やす事が可能です。容量に関しては、データ圧縮するアーキテクチャーが採用されている為、容量効率も通常DBよりも高い場合があります。デフォルトで3つのコピーを持っている為、シングルのDBに比べて容量を使いますが、レプリケーション等を考慮している設計の場合は、MySQLなどの製品であるフルクローンでなく分散の仕組みによりケースによっては非常に高い容量効率も見込めます。また、ネットワーク帯域は、十分なネットワーク帯域幅が要求されますが、hybernete regionという技術によりアクセスが少なくなっているデータレプリカの通信を減らす形をとっております。データ永続化の為には、他のDBと違う点は、実データ書き込み前にRaftLogという中間のデータ書き込みが発生しますので、その点のI/Oの考慮が必要となります。

公式サイトによると、特に I/O 周り、ネットワークには 10 Gbps の帯域幅が要求されて、TiKV サーバのディスクがPCI-E SSDが推奨されています。

上記の要件を合わせて、aws c5 シリーズの下記のサーバを選びました。

サーバの種類 instanceType 台数 vCPU Memory GB ネットワーク帯域幅
pd c5.xlarge 3 4 8 10GBps
tikv c5.4xlarge 3 16 32 10GBps
tidb c5.4xlarge 2 16 32 10GBps
monitor c5.2xlarge 1 8 16 10GBps

検討で決まったことはこちらです:

  • c5 系インスタンスを選んだ理由
    • TiDB はただのデータストレージではなく、コンピューティング能力も持つNewSQLデータベースであるため、コンピューティングとI/Oとネットワーク性能のバランスを取りたい
    • EBS 最適化のことに注意した(EBSのトラフィックとインスタンスのネットワークトラフィックの競合を最小に抑える)
  • PCI-E SSD と一番近いディスク EBS ではなく NVMe SSD だが、 NVMe SSD を選んでなかった理由
    • NVMe SSD はサーバリスタートするとデータなくなるリスクが高い
    • その当時 gp3 が公開されて、コスパ良さそう

インスタンスのEBS I/O性能とネットワーク帯域幅

インスタンスの中で直接動くのではなく、Kubenetes Pod の中で動くため、AWS EBS が Kubenetes 永続ボリューム(PV) になり、ネットワークトラフィックも Kubenetes CNI になります。 実際に性能の劣化現象があるかどうか、確かめました。 この2つの点に対してAWS EKS でパフォーマンステストをした結果問題はありませんでした。

  • fio というツールで c5.4xlarge インスタンスの gp3 ボリュームのI/O速度をテストした
    • 同じインスタンスの中の EKS Pod の中に、同じパラメーターで gp3 の PV のI/O速度をテストした。結果は変わらない
  • iperf3 というツールで c5.4xlarge インスタンス同士のネットワーク帯域幅をテストした
    • 同じくインスタンス同士の EKS Pod の間に、同じパラメーターでネットワーク帯域幅をテストした。結果は変わらない

これで、AWS EKS 自体のパフォーマンス確認はできました。

購入シミュレーションの実装

弊事業部のシステムは、webサーバ(Apache,PHP) + MySQL の構成になっています。 今回主に TiDB の MySQL 互換性のこととスケーラビリティ性を検証したいため、webサーバ(Apache + PHP) は現行のサービスと同じバージョンで試験します。 検証対象は「ユーザーが商品を購入する機能」のみなので、この部分のコードだけをテストしたいのですが、全体の実装はモノリシックであって、購入部分のコードが複雑で綺麗に抽出できませんでした。

既存の購入処理を元にして下記の試験方法を開発しました:

  • 購入の際の MySQL general log を記録して、一部 SQL をパラメーター化する
    • 主に ランダム化されたユーザーID と 注文ID 等のデータ
  • webサーバ(Apache,PHP) は今のバージョンのまま、MySQL general log playback の機能を実装する
  • MySQL ではなく TiDB に接続するように変更する

これで既存の複雑なコードを弄らなくて良く、単純に MySQL general log playback を実装することになり、作業時間が短縮できました。DB検証の目的の視点で見ても問題ありませんでした。

パラメーター化した SQL General log は下記のイメージになります:

210527 10:58:22    48 Connect   slave
                   48 Init DB   slave_db
                   48 Query SELECT * from hoge WHERE `user_id` = '__USER_ID__'
                   49 Connect   master
                   49 Init DB   master_db
                   49 Query INSERT INTO fuga (user_id)  VALUES ('__USER_ID__')
                   49 Query SELECT LAST_INSERT_ID()
                   49 PHPExec setParam('FUGA_ID', getLastResultOneValue())
                   49 Query SELECT * fuga where id = '__FUGA_ID__'

元々購入処理は数本のHTTP通信で分けられますが、この方法で1つのURLにまとめることができて、パフォーマンステストする際に Apache Bench が簡単に利用できます。

パフォーマンステストとスケールアウト

本番規模の数億レコードのデータをテスト環境にインポートして、パフォーマンステストに準備しました。 パフォーマンステストは、「購入負荷」と「ノイズ負荷」二種類を分けて並行にかける形です。 理由は、「購入TPS」を正しく測定するため、DB の Read:Write の比を本番に近い状況を作ります。

  • 購入負荷 : Apache Bench で上記の「購入シミュレーション」サーバにかける負荷。 この負荷の TPS はパフォーマンステストの結果になる
  • ノイズ負荷 : sysbench で直接に TiDB にリード負荷をかける

スケールアウト

最初に tidb-server2 台で、 tikv-server3 台で、購入TPSの限界値 が 110 です。この数字は本番の MySQL の経験値を超えましたが、更に約2倍を実現したいため、スケールアウトをします。 手順は非常にシンプルです。

まず EKS Nodegroup を スケールアウトします。

# tidb node 数 : 2 -> 7
eksctl scale nodegroup --cluster=dig-ec-tidb-cluster --nodes=7 --nodes-min=7 --nodes-max=7 tidb
# tidb node 数 : 3 -> 5
eksctl scale nodegroup --cluster=dig-ec-tidb-cluster --nodes=5 --nodes-min=5 --nodes-max=5 tikv

そして、tidb-cluster.yaml を編集して、反映します。

   tikv:
     baseImage: pingcap/tikv
-    replicas: 3
+    replicas: 5

   tidb:
     baseImage: pingcap/tidb
-    replicas: 2
+    replicas: 7

apply

kubectl apply -f config/tidb/tidb-cluster.yaml -n tidb-cluster

これで tidb-servertikv-server の pod が増やされます。tidb-server は Stateless 的なサーバであり、増やされたらすぐにサービスに投入されます。 tikv-server は永続ボリューム(PV) を持ているサーバなので、クラスターに追加されると、データが徐々にこのサーバに移行されます。 PDサーバがこのスケジューリングを担当します。Grafana の PD ダッシュボードに下記のグラフのように、Leader と Region が移動されている状況が見られます。

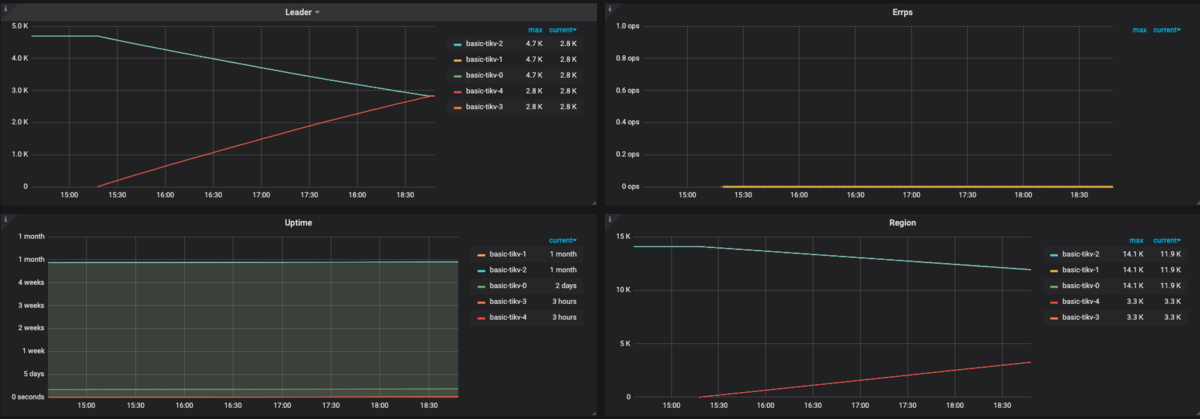

TiDB スケールアウト
TiDB スケールアウト

※ Region はデータセグメントです。同じデータセグメントはレプリカを3つ以上を持ち、Raft-Group になります。Leader は Raft-Group の Write/Read を担当するノードであり、他のノードは Follwer です。PDサーバは各 tikv-server に Region と Leader の量をバランス良く配置します。

tidb-server7 台、 tikv-server5 台にスケールアウトして、購入TPS が目標値の 250 に達成しました。スケールアウトのポイントはこちらです:

  • レイテンシーが増えていない
  • スループットとリソースが線形関係のように 2・3 倍に増えた
  • AWS EKS のネットワーク速度・GP3 の I/O が足りる

これでパフォーマンステストが終わりました。

スケールイン

パフォーマンステストが終わった後に、スケールインしてサーバを回収しました。スケールインの操作は少し複雑です。理由は2つです:

  • TiDB Clusterのスケールインと EKS のスケールインを合わせないと行けない
  • tikv-server pod は PV を持っているため、オフラインする前にデータを別のノードに移行する必要がある

一台の tikv-server をスケールインする例を見てみます。まず停止したい tikv pod を選んで、 下記の手順で 1 podづつ繰り返します

# kubectl で 止めたい tikv pod 名を確認する
# tidb cluster json の中に tikv pod 名から tikv の store id を調べる
ID=$(kubectl get tc ${CLUSTER_NAME} -n ${Namespace} -ojson | jq -r ".status.tikv.stores | .[] | select ( .podName == \"${POD_NAME}\" ) | .id")

# pd-ctl で tikv ノードをオフラインする
kubectl port-forward -n ${Namespace} svs/${CLUSTER_NAME}-pd 2379:2379
pd-ctl store delete ${ID} # 安心してください。ここの削除は一気にデータを削除することではなく、データを別のノードに移行してから安全に削除するコマンドである

# store 状態(state_name)が `Tombstone` 状態になるまで待つ
watch pd-ctl store ${ID}

# TiKV と PV の binding を解除

# Pod の PesistentVolumeClaim を調べる
PVC_NAME=$(kubectl get -n ${Namespace} pod ${POD_NAME} -ojson | jq -r '.spec.volumes | .[] | select (.name == "tikv") | .persistentVolumeClaim.claimName')
echo $PVC_NAME

# 削除 PesistentVolumeClaim:
kubectl delete -n ${Namespace} pvc ${PVC_NAME} --wait=false

# TiKV pod 自体を削除する
kubectl delete -n ${Namespace} pod ${POD_NAME}

上記の手順で TiDB Cluster のオフライン作業が終わります。
そして下記の手順で、AWS インスタンスを回収します:

  • 残したい AWS tikv インスタンス(つまり削除したいインスタンス以外)を保護する
  • eksctl で yaml で tikv nodegroup を編集し、台数をへらす

懸念する課題の解決

auto increment id の課題

TiDB の使い方として、auto increment id は基本推奨していません。 TiDB に auto increment id を下手に使うと、2種類の問題が発生します。

  • HOTSPOT 問題

    TiDB のストレージ層の TiKV の設計によると、データのセグメントごとに、各 TiKV サーバに保存されます。 複数サーバに同時に書き込みますが、Primary Key として auto increment id を使うと最新のデータが常に 1つのデータセグメント に書き込まれるため、書き込み先が特定のサーバに集中します。 今回 TiDB を使う目的は高速な書き込みですが、業務ロジックの都合で auto increment id の利用が避けられないため、目的達成ができない懸念があります。

  • AUTO_ID_CACHE 問題

    各 TiDB サーバが採番キャッシュを持っていて、auto increment 値は TiDB サーバごとにのみ単調になります。 TiDB サーバが死んたら、持っている採番キャッシュを失い、新規申請する採番キャッシュの値がかなり進みます。こうなると int32 のカラムだと限界値に行く速度が早いです。

業務ロジックの都合で auto increment id の利用が避けられない場合に、2021年12月現在 TiDB v5.0+ の対処法は簡単になりました。NONCLUSTERED テーブル を使うのです。

CREATE TABLE t
  (
    id int PRIMARY KEY NONCLUSTERED AUTO_INCREMENT, /* NONCLUSTERED : テーブルのデータセグメントは、この id カラムと関係ない */
    c int
  )
  AUTO_ID_CACHE=100      /* 採番キャッシュを小さく */
  SHARD_ROW_ID_BITS = 4  /* 内部 rowid に 4 bits のランダム bits を入れて、HOTSPOT 問題を避ける */
  PRE_SPLIT_REGIONS=3    /* 事前に テーブルのデータセグメントを 8つ に分ける (2^3) */
;

我々はその当時 TiDB v4.x を使っていたので、上記の簡単な方法が使えませんでした。頑張って上記の方法と同じ効果に目的達成できましたが、もう古い知識になったので、割愛します。興味がある方 db tech showcase 2021 > TiDBではじめるNewSQL 既存MySQL環境からの移行検証 の講演を見てください。

データ移行の課題

TiDB の echosystem に いろんなツール が提供されています。データ移行ツールだけでも TiDB Lightning や TiDB Data Migration と Dumpling があります。TiDB から MySQL まで逆にデータ同期ツールも TiDB Binlog と TiCDC 2つがあります。それぞれツールがあるので迷いやすく、弊事業部の要件に適切な案はどれなのか、調査しました。 また、一括に切り替えるか、dual-write の方法で SQL の互換性を十分に検証してから切り替えるか、大事なことなので決めなければなりません。

echosystem に色々データ移行ツールの使い分け方は、こちらです:

  • TiDB Data Migration
    • MySQL → TiDB のレプリケーションツール
    • MySQL / TiDB にの影響が少ない
    • オンライン移行用
  • Dumpling
    • MySQL のデータを SQL ファイルや CSV ファイルに Dump するツール
  • TiDB Lightning
    • 大量な SQL ファイルや CSV ファイルを TiDB にインポートするツール
    • TiDB Clusterが一時的にサービス停止する必要
    • オフライン移行用
  • sync-diff-inspector
    • 移行済みデータの正確性を検証するツール
  • TiDB Binlog
    • TiDB → MySQL のレプリケーションツール
  • TiCDC
    • TiDB → MySQLを含めて様々なDBにレプリケーションを提供するツール

弊事業部の状況を合わせて検討した移行プランです:

  • 機能ごと分離して移行するテーブルセットを計画し、機能ごとにTiDBに移行する
  • テスト環境で互換性をテスト・対応する
    • 変換する必要な SQL クエリや auto increment id 等
  • 【DB停止】MySQL からデータを一括エクスポートし、そのデータを TiDB にインポートする
  • MySQL、TiDB を両方書き込む、MySQL に読み込むようにアプリケーションをリリースする
  • 書き込み互換性を観察し、読み込みの互換性もテストする
  • TiDB、MySQLを両方書き込む、TiDB に読み込むようにアプリケーションをリリースする
  • 互換性を観察し、MySQL にの書き込むを停止する

移行の検証が PoC に含まれないため、あくまで検討の結果です。ご注意ください。

MySQL との互換性の課題

TiDB は MySQL プロトコルをサーポートします。PHP + MySQLのソースコードをそのまま MySQL エンドポイントから TiDB のエンドポイントに変更すると、ほどんど問題なく動くはずです。 ただし、TiDB の MySQL 互換性は 100% ではありません。公式サイトによると互換性のない部分の まとめドキュメント がありますが、やはり 100% ではないとのことなので、機能をしっかりテストする必要があります。

今回の検証には、購入機能に関する SQL 文が約 140 件、その中に修正必要になる SQL 文は8つしかありません。
それを3種類にまとめました:

NO_ZERO_DATE/NO_ZERO_IN_DATE sqlmode に関する SQL が 2 件

create table の時に使う default 値に DEFAULT '0000-00-00 00:00:00' のような文法は、 MySQL 5.6.17 以降非推奨に なりました。 TiDB が MySQL 5.7 の互換性のため、同じく非推奨になっています。

ONLY_FULL_GROUP_BY sqlmode に関する SQL が 3 件

上記と似ている状況ですが、現行システムの MySQL @sql_mode に ONLY_FULL_GROUP_BY が入っていない、TiDB ではデフォルトで使う sqlmode です。

SLOW SQL に関する SQL が 3 件

パフォーマンステストがうまくいっていない時に、TiDB Dashboard の 「 SQL Statements」 と 「Slow Queries」 画面を見て Slow SQL に気づきました。
3つの Slow SQL のパータンは同じでした。シンプルにまとめると、下記になります。

テーブル構造:

CREATE TABLE `orders` (
  `id`       int(11) NOT NULL PRIMARY KEY NONCLUSTERED AUTO_INCREMENT,
  `user_id`  varchar(20) NOT NULL,
  KEY `idx_user_id`(`user_id`)
) AUTO_ID_CACHE=100 SHARD_ROW_ID_BITS=4 PRE_SPLIT_REGIONS=3 ;

CREATE TABLE `order_items` (
  `id`       bigint(20) NOT NULL PRIMARY KEY NONCLUSTERED AUTO_INCREMENT,
  `price`    int(11) NOT NULL,
  `order_id` int(11) NOT NULL,
  `state`    enum('active', 'disabled') NOT NULL,
  KEY `idx_order_id`(`order_id`)
) AUTO_ID_CACHE=100 SHARD_ROW_ID_BITS=4 PRE_SPLIT_REGIONS=3 ;

数分間かかる SELECT 文:

SELECT i.id, i.order_id, i.price
FROM orders AS o, order_items AS i
WHERE o.id = i.order_id
            and i.state = 'active'
          and o.user_id = '?'
ORDER BY i.id DESC;

SQL の目的は親テーブルで user_id で絞って、親テーブルに属している子テーブルを出すものです。ただし子テーブルのデータを state = 'active' の条件で絞ります。 実行計画は下記になります:

explain SELECT i.id, i.order_id, i.price
FROM orders AS o, order_items AS i
WHERE o.id = i.order_id
            and i.state = 'active'
          and o.user_id = '?'
ORDER BY i.id DESC;
+--------------------------------------+----------+-----------+-------------------------------------+------------------------------------------------------------------------+
| id                                   | estRows  | task      | access object                       | operator info                                                          |
+--------------------------------------+----------+-----------+-------------------------------------+------------------------------------------------------------------------+
| Sort_8                               | 12.50    | root      |                                     | test.order_items.id:desc                                               |
| └─Projection_10                      | 12.50    | root      |                                     | test.order_items.id, test.order_items.order_id, test.order_items.price |
|   └─HashJoin_40                      | 12.50    | root      |                                     | inner join, equal:[eq(test.orders.id, test.order_items.order_id)]      |
|     ├─TableReader_60(Build)          | 10.00    | root      |                                     | data:Selection_59                                                      |
|     │ └─Selection_59                 | 10.00    | cop[tikv] |                                     | eq(test.order_items.state, "active")                                   |
|     │   └─TableFullScan_58           | 10000.00 | cop[tikv] | table:i                             | keep order:false, stats:pseudo                                         |
|     └─IndexLookUp_57(Probe)          | 10.00    | root      |                                     |                                                                        |
|       ├─IndexRangeScan_55(Build)     | 10.00    | cop[tikv] | table:o, index:idx_user_id(user_id) | range:["?","?"], keep order:false, stats:pseudo                        |
|       └─TableRowIDScan_56(Probe)     | 10.00    | cop[tikv] | table:o                             | keep order:false, stats:pseudo                                         |
+--------------------------------------+----------+-----------+-------------------------------------+------------------------------------------------------------------------+

実行計画の結果は、MySQL の explain 結果より見やすくなりました。特に id 列の部分がツリー構造になっていて、分散式的な実行ステップが一目瞭然です。 ちなみに task 列に2種類の値があります。 root というのは tidb-server で動くタスクで、 cop[tikv]tikv-server で動くタスクです。

この実行結果の意味は

  • 子テーブル(table:i)
    • TableFullScan_58 で操作して、estRows:10000 のレコードが返される。(本番環境は テーブルのすべてのレコード(数億)になっている)
    • Selection_59 で操作して、上記の中間結果を eq(test.order_items.state, "active") の条件でフィルターする
  • 親テーブル(table:o)
    • IndexRangeScan_55 で操作して、 index:idx_user_id に user_id から 親テーブルの row ids を返す
    • └─TableRowIDScan_56 で操作して、 row ids から行データを返す
  • HashJoin_40 で操作して、上記の2つの中間結果を orders.id=order_items.order_id の条件で join する

問題点は、子テーブルの TableFullScan_58Selection_59 です。効率の早い方法は、 full scan ではなく、親テーブルのデータを先に集計して、order_id で子テーブルにデータを探すことです。

SQL Hint で HashJoin を IndexJoin に指定してもうまく行かなかったのですが、PingCAP 社さんのサポートで解決できました。 解決の考え方は、子テーブルの条件 i.state = 'active' がなければ、親子テーブルの join が IndexJoin になるので、子テーブルのフィルター操作を cop[tikv] から root (つまり tidb-server) に持てばいいです。 子テーブルの i.state = 'active' の条件を 親/子テーブルの列を両方使う条件 ( i.state = 'active' or o.user_id = '' ) に変換して、下記の実行計画になりました:

explain SELECT i.id, i.order_id, i.price
FROM orders AS o, order_items AS i
WHERE o.id = i.order_id
        and ( i.state = 'active' or o.user_id = '' )
        and o.user_id = '?'
ORDER BY i.id DESC;

+----------------------------------------+---------+-----------+-------------------------------------+---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------+
| id                                     | estRows | task      | access object                       | operator info                                                                                                                                                                                                                               |
+----------------------------------------+---------+-----------+-------------------------------------+---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------+
| Sort_8                                 | 12.50   | root      |                                     | test.order_items.id:desc                                                                                                                                                                                                                    |
| └─Projection_10                        | 12.50   | root      |                                     | test.order_items.id, test.order_items.order_id, test.order_items.price                                                                                                                                                                      |
|   └─IndexJoin_15                       | 12.50   | root      |                                     | inner join, inner:IndexLookUp_14, outer key:test.orders.id, inner key:test.order_items.order_id, equal cond:eq(test.orders.id, test.order_items.order_id), other cond:or(eq(test.order_items.state, "active"), eq(test.orders.user_id, "")) |
|     ├─IndexLookUp_54(Build)            | 10.00   | root      |                                     |                                                                                                                                                                                                                                             |
|     │ ├─IndexRangeScan_52(Build)       | 10.00   | cop[tikv] | table:o, index:idx_user_id(user_id) | range:["?","?"], keep order:false, stats:pseudo                                                                                                                                                                                             |
|     │ └─TableRowIDScan_53(Probe)       | 10.00   | cop[tikv] | table:o                             | keep order:false, stats:pseudo                                                                                                                                                                                                              |
|     └─IndexLookUp_14(Probe)            | 1.25    | root      |                                     |                                                                                                                                                                                                                                             |
|       ├─IndexRangeScan_12(Build)       | 1.25    | cop[tikv] | table:i, index:order_id(order_id)   | range: decided by [eq(test.order_items.order_id, test.orders.id)], keep order:false, stats:pseudo                                                                                                                                           |
|       └─TableRowIDScan_13(Probe)       | 1.25    | cop[tikv] | table:i                             | keep order:false, stats:pseudo                                                                                                                                                                                                              |
+----------------------------------------+---------+-----------+-------------------------------------+---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------+

これで完璧に解決できました。

MySQL プロトコル & MySQL client

TiDB は MySQL 5.7+ の互換性を持つそうで、弊事業部の既存テスト環境では MySQL client も PHP + MySQL library も特に問題ありません。ソースコードやミドルウェア等は変更無しでいけました。

やりたかったこと

PoC は検証内容と期間を決めて無事に目標達成することができました。TiDB の他の色々な面白いところも検証したかったのですが、割愛しました。次回もっと検証する際には、下記のポイントを検証したいかなあと思っています。

  • DB移行案を検証したい
    • データ移行 : Dumpling + TiDB Lightning
    • アプリケーション : dual write
    • サービス停止のデータ検証 : sync-diff-inspector
    • 移行のロールバック案: TiDB CDC
  • マルチリージョンにおける高可用性
  • Point-in-Time Recovery (PITR)バックアップ
    • TIDB BR というツールで完全バックアップが取れる
    • TiDB CDC や Binlog で増分バックアップが取れる
    • 上記の2種類のバックアップの Position がうまく合わせて任意のタイミングに迅速リカバリーできるか、検証したい
    • 公式開発が進んでいるよう で、コミュニティソリューションもあるよう
  • OLAP
    • TiFlash + Redash でいいかどうか検証したい
  • TiDB Cloud を検証したい

まとめ

今回の TiDB PoC は、弊事業部のDB要件に対して、DB技術選定を行い、NewSQL製品の方向性に決まりました。NewSQL製品の中で、既存プログラムとの融和性が高い TiDB を選びました。
そして、検証対象を絞り、AWS EKS での TiDB Cluster 構築と購入機能のパフォーマンステストを行いました。主に書き込みのスケーラビリティに対して検証し、既存システムの購入TPSが 50 で、TiDB Cluster で5倍の目標が達成できました。ついでに、オンラインで迅速にスケールアウト・スケールインも検証できました。

最後に、PingCAP の方々、AWS の方々に、感謝を申し上げます。サポートありがとうございました。

DMMでは様々な技術改善が進んでいます。最新なDB技術の検証ができる職場で、他の技術の検証・選定ももちろん提案しやすいと思います。もしご興味がありましたら、ぜひ下記のポジションにご応募ください。

dmm-corp.com

なお、PHPエンジニアの他にも新しいプロジェクトでGoのエンジニアも募集しています。
